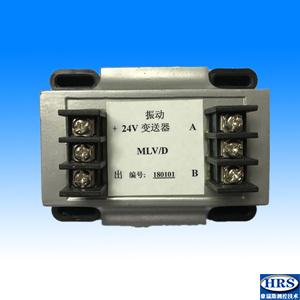

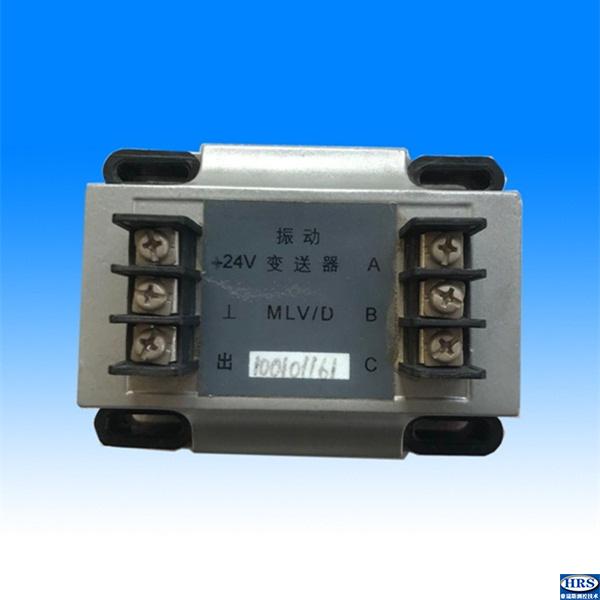

MLV/D分體式振動變送器同MLV系列振動速度傳感器配套使用。 監測旋轉機械的絕對振動，如軸瓦、機殼、機架振動等，并輸出振動的速度(烈度)、位移值。
▲ 監測由于轉子的不平衡、不對中、機件松動和軸承損壞等引起的振動增大。
▲ 供電電源：±24VDC供電電流不大于30mA。
▲ 輸出：4~20mA、1~5V（對應用戶所選量程）
▲ 輸出精度： 2%
▲ 負載能力：不大于500Ω
▲ 測量參數：振動位移、振動速度（烈度）值。
▲ 變送器殼體：
外形尺寸：100mm×76mm×66mm（長×寬×高）
安裝尺寸：（64～90）×63mm尺寸示意如下圖
采用4個M4×40螺栓安裝

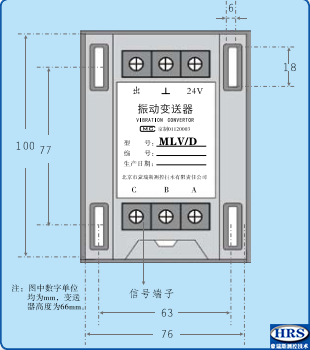

尺寸示意圖
▲ 定貨型號規格
MLV/D -□□-□□-□□-□□
A B C D
● A：□□ 量程：
00：100 um p – p 04： 10 mm/s R
01：200 um p – p 05： 20 mm/s R
02：300 um p – p 06： 30 mm/s R
03：500 um p – p 07：100 mm/s R
99： 客戶要求
● B：□□ 電源：
00：-24VDC
01：+24VDC
99：客戶要求
● C：□□ 輸出信號：
00：4 – 20 mA
01：1 – 5 V
● D：□□輸出方式：
00：兩線制
01：三線制

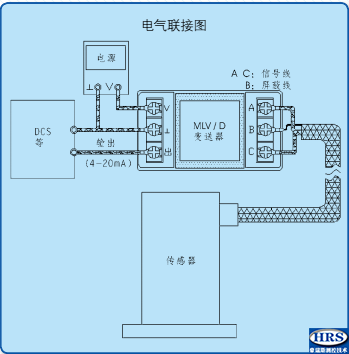

電氣聯接圖
∷
